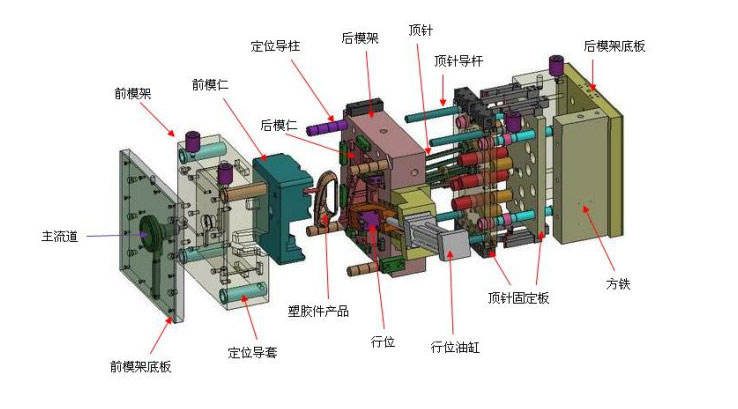

注塑加工通常將注射壓力的控制分成為一次注射壓力、二次注射壓力（保壓）或三次以上的注射壓力的控制。壓力切換時機是否適當，對于防止模內壓力過高、防止溢料或缺料等都是非常重要的。模制品的比容取決于保壓階段澆口封閉時的熔料壓力和溫度。如果每次從保壓切換到制品冷卻階段的壓力和溫度一致，那麼制品的比容就不會發(fā)生改變。

注塑加工在恒定的模塑溫度下，決定制品尺寸的最重要參數是保壓壓力，影響制品尺寸公差的最重要的變量是保壓壓力和溫度。例如：在充模結束后，保壓壓力立即降低，當表層形成一定厚度時，保壓壓力再上升，這樣可以采用低合模力成型厚壁的大制品，消除塌坑和飛邊。

注塑加工保壓壓力及速度通常是塑料充填模腔時最高壓力及速度的50%~65%，即保壓壓力比注射壓力大約低0.6~0.8MPa。由于保壓壓力比注射壓力低，在可觀的保壓時間內，油泵的負荷低，固油泵的使用壽命得以延長，同時油泵電機的耗電量也降低了。

三級壓力注射既能使制件順利充模，又不會出現熔接線、凹陷、飛邊和翹曲變形。對于薄壁制件、多頭小件、長流程大型制件的模塑，甚至型腔配置不太均衡及合模不太緊密的制件的模塑都有好處。
